宁波三星FCGA43-SX2720 配变监测计量终端

三星fcga43-sx2720计量终端

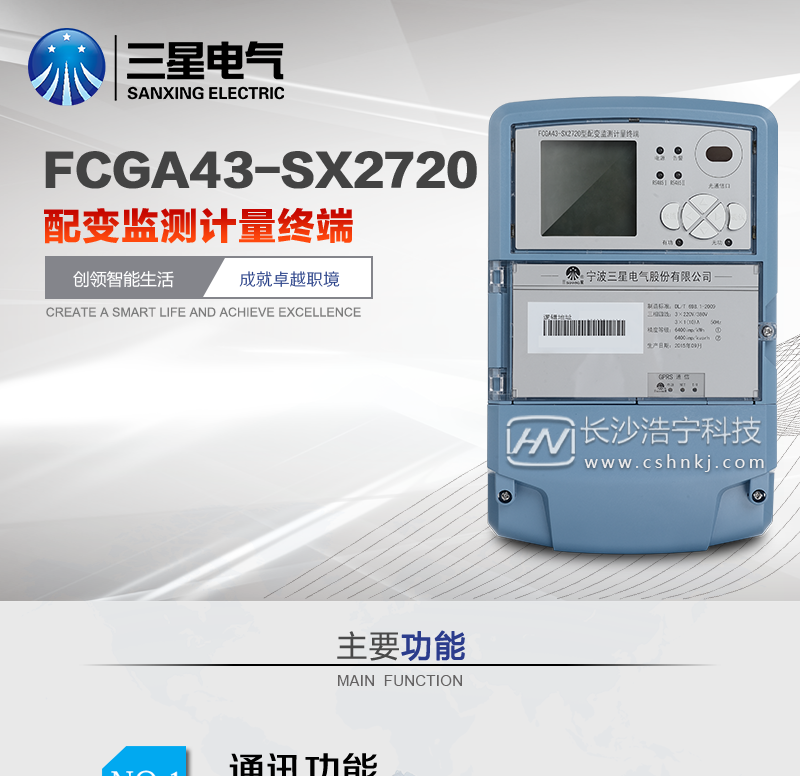

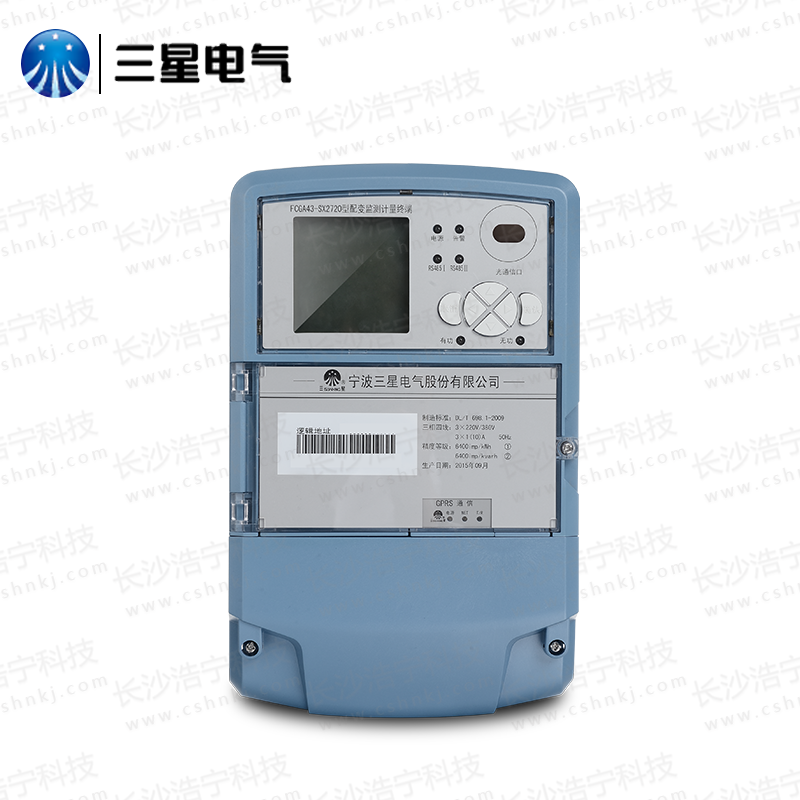

宁波三星FCGA43-SX2720 配变监测计量终端

产品型号：FCGA43-SX2720
接线制式：三相四线制: 精度等级：1级
电流规格：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A: 电压规格：3X220V/380V
主要功能：有功,功率因素,有功功率,四象限无功,电压,电流

135 4866 1746

QQ：

联系人：吴经理

CGA43-SX2720 配变监测计量终端产品概述
FCGA43-SX2720配变监测计量终端是我公司最新研制的一种新型配电自动化终端设备，可广泛应用于低压配电自动化系统的监测。终端采用先进的32位处理器的硬件平台、SXOS自主操作系统、GPRS/CDMA/GSM移动通信技术和高精度电能计量等技术研制而成。具有电能量计量、谐波分析、大数据存储、多种通信方式数据远传、强大的事件记录和报警、电能质量监测等功能特点。

主要特点
终端具有5路遥信输入，1路门接点开关量信号，3路RS485接口，可以满足在用电监测、远程抄表、大用户管理等多方面的应用需求。适用于各级变电站、发电厂、专用变、农综变等需要电量自动采集、存储、远传及负荷控制等电网自动化领域。

主要功能
电能量计量功能具有正反向有功电能计量功能
具有正反向和四象限无功电能计量功能

采集功能具有交流采样功能
采集电表数据和遥信量数据，包括电能量、实时量、状态量以及其他智能设备数据（如电压监测仪、谐波表等）
抄表功能即时召测或定时召测电能表数据
具有主动上报功能，可用GPRS/CDMA或SMS通信传输数据
存储功能具有存储实时召测数据、负荷控制曲线数据、60日的日数据、12个月的月数据、近400条的告警事件
异常信息报警功能采用“智能专家诊断系统”核心技术，具有用电异常智能检测、分析并自动报警功能
对时功能终端接受电能表或主站对时，对时误差不超过±0.5 s
停电上报功能终端停电时主动上报停电时间、当前电量；终端上电后主动上报上电时间、当前电量
停电抄表功能停电后，能抄读到当前电量的最近一次结算电量
谐波监测功能可计算电压21次谐波含量，电流21次谐波含量以及电压、电流畸变率
通讯功能 RS485通讯、红外通讯、GPRS/CDMA通讯、ETHERNET网络通讯

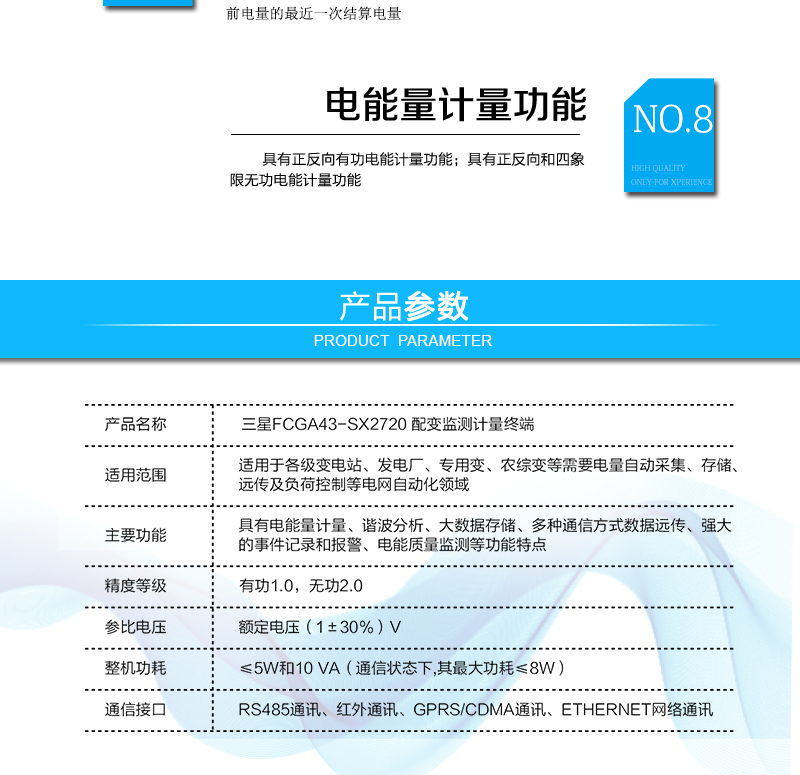

技术参数
项目主要技术指标
正常工作电压额定电压（1±30％）V
时钟精度时钟精度：0.5 s/d参比温度（23℃）

电压线路功耗 ≤5W和10 VA（通信状态下,其最大功耗≤8W）
工作环境正常工作温度：－25℃至＋65℃；极限工作温度：－40℃至＋75℃；
存储和运输温度：－40℃至＋75℃；相对湿度：10%～ 100%
数据传输接口无线通信 1路GPRS/CDMA
采集数字电能表 3路RS485接口，通信速率：300 bps ～ 9600 bps
本地通信维护 1路RS232接口，通信速率：1200 bps ～ 115200 bps；1路远红外，通信速率：1200 bps；
备用电池时钟电池直流电压：3.6 V；容量：≥1200mAh；寿命：≥15年
通信电池直流电压：4.8 V；容量：≥600mAh；寿命：≥5年
终端停电停电后数据10年内不丢失，停电终端工作时间至少与主站通讯5次
开关量输入 5路遥信输入、1路门节点输入
精度有功1.0，无功2.0
