科陆DDZYI719单相本地费控智能电能表如何接线

科陆DDZYI719单相本地费控智能电能表(载波)是深圳科陆研制生产的新一代智能型高科技电能计量产品。它以MCU+计量芯片技术为基础，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、GB/T 17215.321-2008 《交流电测量设备 特殊要求-第21部分静止式有功电能表(1级和2级)》、GB/T15284-2002《多费率电能表 特殊要求》、Q/GDW 364-2009《单相智能电能表技术规范》、Q/GDW 354-2009《智能电能表功能规范》、Q/GDW 355-2009《单相智能电能表型式规范》、Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》等设计制造。它集计量、费控、监控、报警、显示、费控、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。

本地费控电能表是在本地实现费控功能的电能表。本地费控电能表支持CPU卡、射频卡等固态介质进行充值及参数设置，同时也支持通过虚拟介质远程实现充值、参数设置及控制功能的电能表，即本地付费功能与远程付费功能是本地费控电能表所具有的两种付费方式，其费控功能都是在智能电能表内部实现。

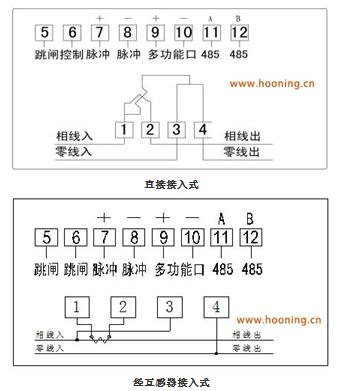

科陆DDZYI719接线图




1 电流接线端子 2 电流接线端子

3 相线接线端子 4 零线接线端子

5 跳闸控制端子 6 跳闸控制端子

7 脉冲接线端子 8 脉冲接线端子

9 多功能输出口接线端子 10 多功能输出口接线端子

11 485-A接线端子 12 485-B接线端子

说明：采用内置负荷开关时5、6端子为预留端子;采用外置负荷开关时5、6端子为跳闸控制端子。
