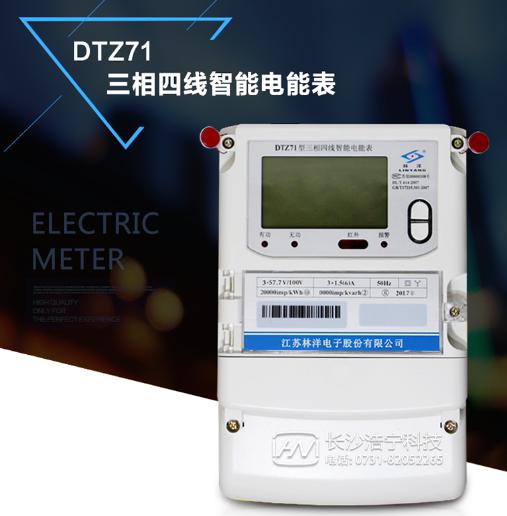

江苏林洋DTZ71三相四线智能电能表怎么接线
2022-06-08
江苏林洋DTZ71三相四线智能电能表主要适用于高可靠性与高稳定度电能计量需求的发电厂，变电站以及各类企事业单位，，那么这款电能表要如何接线呢，下面小编给大家简单介绍一下江苏林洋DTZ71三相四线智能电能表怎么接线：

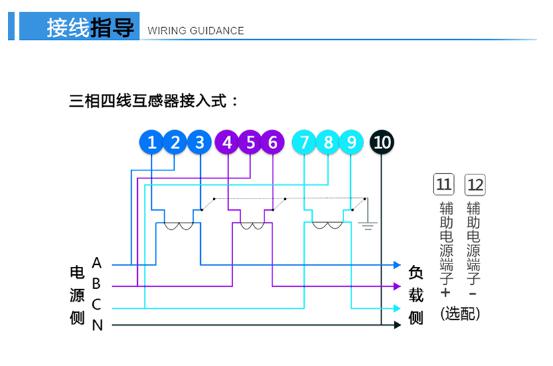

三只互感器安装在断路器负载侧，三相火线从互感器穿过； 互感器和电度表的接线如下：
a、其中1、4、7接电流互感器二次侧S1端，即电流进线端；
b、3、6、9接电流互感器二次侧S2端，即电流出线端；
c、 2、5、8分别接三相电源；
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。（各电流互感器的电流测量取样必须与其电压取样保持相同。即1、2、3为一组；4、5、6为一组；7、8、9为一组；）
以上是江苏林洋DTZ71三相四线智能电能表怎么接线的知识。
