威胜DTSY341-MB3三相四线预付费电能表怎么接线？
2022-06-08

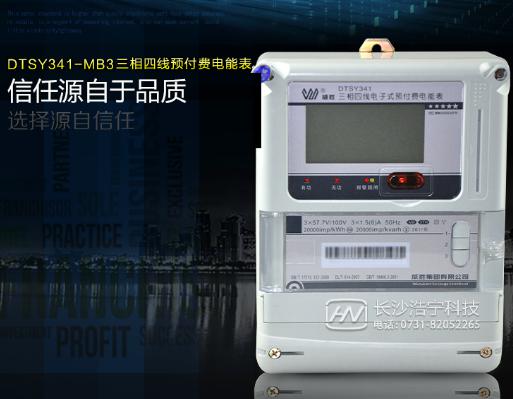

威胜DTSY341-MB3三相四线预付费电表主要用于工矿企业、商业用户中需要用IC卡预付费的计量计费场所，那么这款电能表要如何接线呢，下面小编给大家简单介绍一下威胜DTSY341-MB3三相四线预付费电表怎么接线：

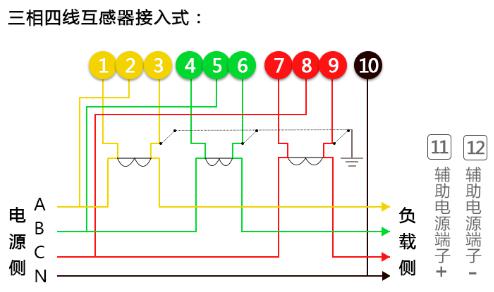

三只互感器安装在断路器负载侧，三相火线从互感器穿过； 互感器和电度表的接线如下：
a、其中1、4、7接电流互感器二次侧S1端，即电流进线端；
b、3、6、9接电流互感器二次侧S2端，即电流出线端；
c、 2、5、8分别接三相电源；
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。（各电流互感器的电流测量取样必须与其电压取样保持相同。即1、2、3为一组；4、5、6为一组；7、8、9为一组；）
以上是威胜DTSY341-MB3三相四线预付费电表怎么接线的知识。
