民用电表接线图解

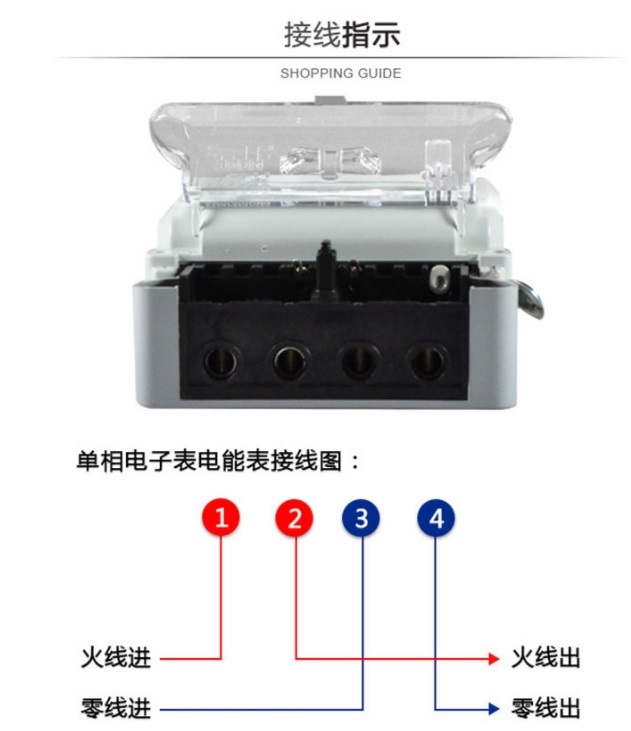

　　民用电表从专业角度来看，一般都是用的单相电表，单相电表一般是四个接口，在接之前我们要区分火线和零线，在装修或者修改电路的师傅会默认红色胶皮的线是火线，蓝色胶皮的线是零线，我们把四个接口排序分别为1号、2号、3号、4号，如下图所示：

　　单相电表链接教程：火线插入1号口子，火线出线在二号口子，零线插入3号口子，4号口子是零线出线，相信看了上述图基本上接线都会接了吧!

　　但是某些小白又要问了，那么什么是进线呢，其实进线就是电的来源，一般来源于小区的总配电箱或者小区里面的断路器，电表的出线接在哪里呢?不知道大家有没有注意到我们生活中跳闸的时候有个阀门，专业来讲我们一般叫它断路器，它可以保护我们的电路，当经过电流太大的时候，断路器会自行拉闸，起到保护线路的作用。

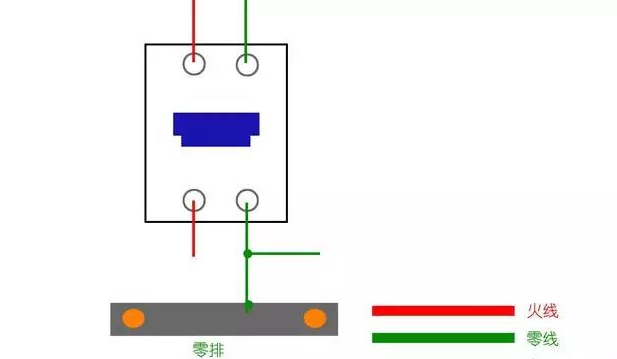

　　2号线出线应该链接断路器的第一个口子，4号出线链接断路器的第二个口子：如下图所示：
