多功能电表接线图

　　多功能电表一般都是指的三相电表，但是不是所有的电表都是多功能电表哦，一般多功能电表可以在型号上面就能体现出来，一般第四个字母是D的就是多功能电表，现在我们来看看多功能电表接线图吧。

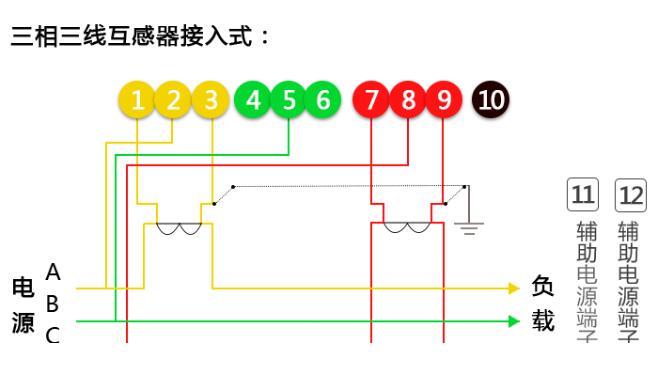

　　三相三线多功能电表接线图：

　　

　　A电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。

　　B电压线接入5号口，电流线直接接负载

　　C电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。

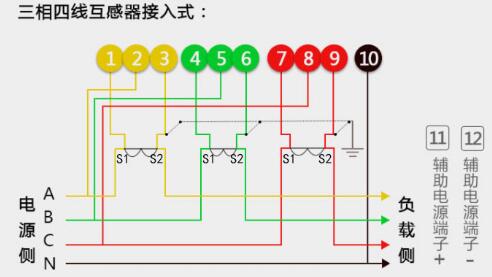

　　三相四线多功能电表接线图：

　　

　　A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

　　B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

　　C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

　　N黑线一般代表零线，直接接入10号口。
