三相电表接线图无零线

三相电表接线图没有零线说明是三相三线的电表，三相三线电表是没有零线的，三相四线电表多一根零线，而且这根零线必不可少，所以三相电表无零线说明是三相三线电表接线图。

三相三线电表接线图

三相三线电表接线图之直通式

L1进线接入电表1号口，1号口接入电压线，3号口接出线

L2进线接入电表4号口，5号口接出线

L3进线接入电表6号口，7号口接入电压线，8号口接出线

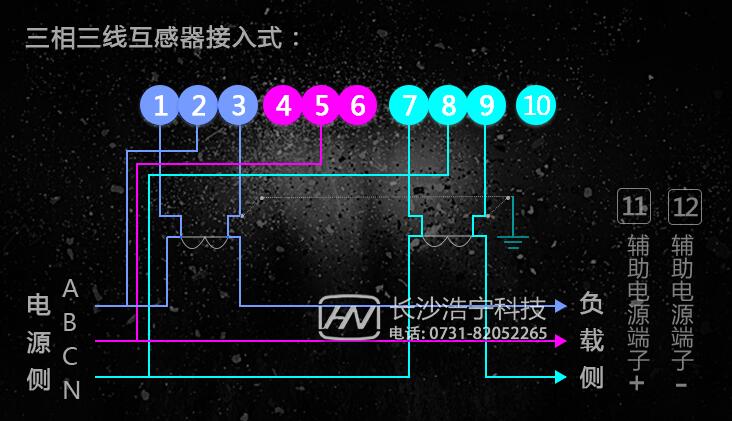

三相三线电表互感式之互感式

A电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。

B电压线接入5号口，电流线直接接负载

C电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。

三相三线和三相四线有什么区别

三相四线和三相三线的区别主要是接线方式的不同，是由用户的进线和用电性质决定的，如果用户是纯三相制电器，如三相变压器，三相电动机等，可以使用三相三线制的表，三相三线制只能提供380V供电，只有三根线，没有零线，负载不平衡时候无法通过零相回馈电流，容易烧毁用电器。如果用户有单相负荷又有三相负荷(既有220v，又有380v)，就要使用三相四线制的电表。
