原来家用电表的接线方式还能这样接

家用电表的接线方式很简单，通过小编的实际操作，原来家用电表的接线方式有这么多种！

家用电表接线原理图：



接法一：直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

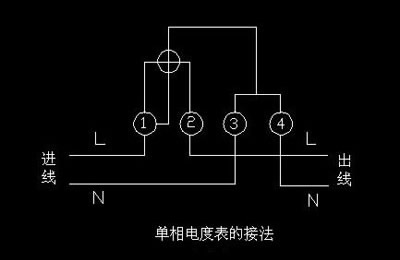

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。无论何种接法，相线（火线）必须接入电表的电流线圈

的端子。由于有些电表的接线特殊，具体的接线

方法需要参照接线端子盖板上的接线图去接。



电表的接法二：经互感器接入法

在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。接法有两种：

（1）单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开，所以互感器的K2端子禁止接地。如下图



（2）单相电度表内5和1端短接片已断开时的接法。

由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端

这就是家用电表的简单接线方式了，是不是没想到家用电表的接线方式原来这么简单，家里装电表的时候就这样来接线试试吧！
