威胜DTSD341-MD2三相四线多功能电能表

　　1. 概述

　　DTSD341(配置号为 MD2)三相四线电子式多功能电能表是新一代电能计量产品。符合 GB/T17215.321-2008 、 GB/T17215.323-2008 和 DL/T614-2007 电能表有关标准，采用 DL/T645 通信规约(有扩展)。本产品采用专用 大规模集成电路和 SMT 电子装联生产工艺，精度高、功耗低、工作电压范围宽等特点。本产品可分时计量;具有上 13 个月数据结算功能;采用公司最新推出的失压失流计算 方法;并能提供断零线正常计量、逆相序正常计量等多种防窃电措施。本产品具有有功、

　　无功电量脉冲输出接口和 RS485 通信接口功能;同时提供远红外通信功能。 本公司产品的开发、制造、销售质量保证体系于 1996 年通过了挪威船级社 ISO9001认证，本产品获得了国家相关部门的计量器具生产许可证。

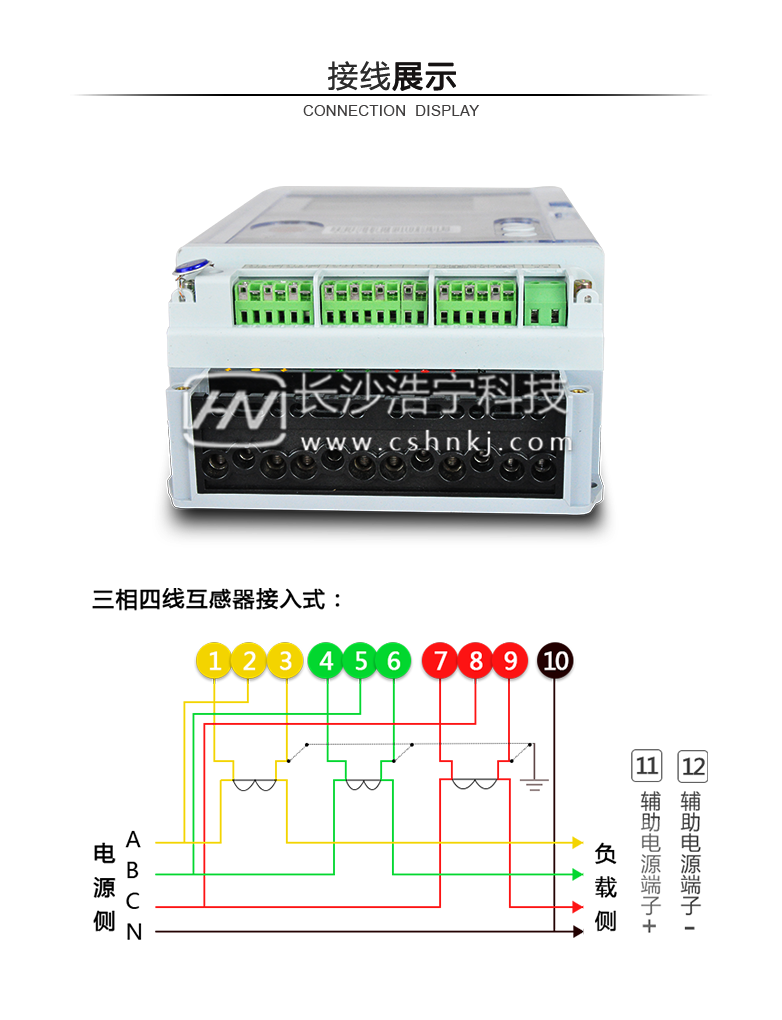

　　2. 工作原理

　　本产品为直接接入式或经电流互感器接入式的交流有功电能表。由电流互感器、电能计量专用芯片、MCU、带温补的实时时钟、非易失性数据存储器、LCD 显示屏、通信接口等电路模块构成。电压、电流模拟信号进入电能计量专用芯片进行电能量的计算，其结果以数据形式输出，MCU 再对此数据进行分析处理，并将相关结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换。

　　3. 主要性能指标

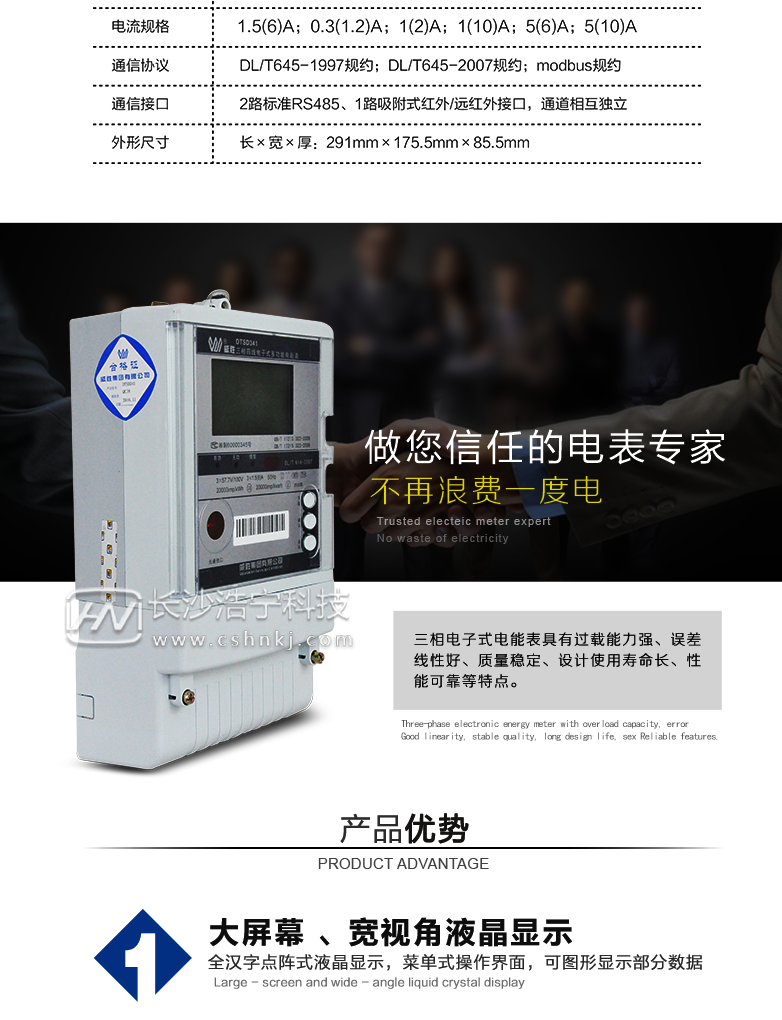

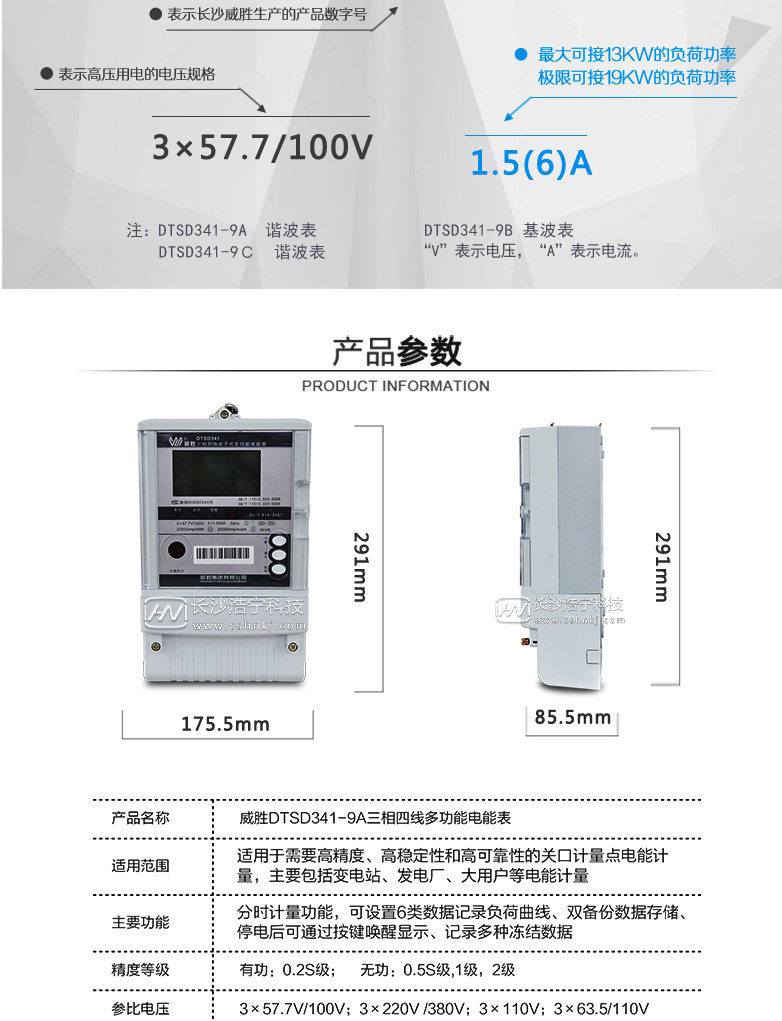

　　规格：电压：三相四线：3×220V/380V 电流：1.5(6)A，5(10)A，5(20)A，10(40)A，15(60)A，20(80)A，30(100)A 频率：50Hz

　　准确度：1 级(有功)、2 级(无功) 脉冲常数：有无功脉冲常数必须设为一致。有无功脉冲常数(341)：

　　1.5(6)A 规格取 3200imp/kWh ， 5(10)A 、 5(20)A 规格取1600imp/kWh ，5(40)A 规格取 800imp/kWh，10(40)A、15(60)A规格取 400imp/kWh ,20(80)A、30(100)A 规格取 200imp/kWh。

　　符合标准： GB/T17215.321-2008，GB/T17215.323-2008，DL/T614-2007 工作电压范围：0.7Un—1.3Un

　　起动电压：单相≥0.7Un，合相≥0.7Un

　　工作温度范围： -25℃—55℃ 极限工作温度范围：-35℃—70℃ 运输及储存温度： -40℃—80℃

　　相对湿度： 30%—95%，无凝霜

　　频率范围： 45Hz~65Hz

　　功耗：<1.5W，6VA

　　起动：≤1‰Ib(1 级,互感表);≤2‰Ib(1 级,直通表) 防潜电流：0.2*(1‰Ib) (1 级，互感表)、0.2*(2‰Ib) (1 级，直通表))

　　冲击电压： 6kV

　　交流电压： 4kV

　　电快速瞬变脉冲群：4kV

　　MTBF： 6×104 小时

　　设计寿命： 15 年

　　时钟精度： 0.3024 秒/天(在-40℃~+85℃的温度范围内±3.5ppm 的晶振)

　　显示：液晶显示，多个汉字提示，装有有功、无功脉冲指示灯、报警指示灯、跳闸指示灯(选用阀控功能时)。

　　供电电源：三相供电线性电源，单相、断零线或任两相线供电情况下均可工作。

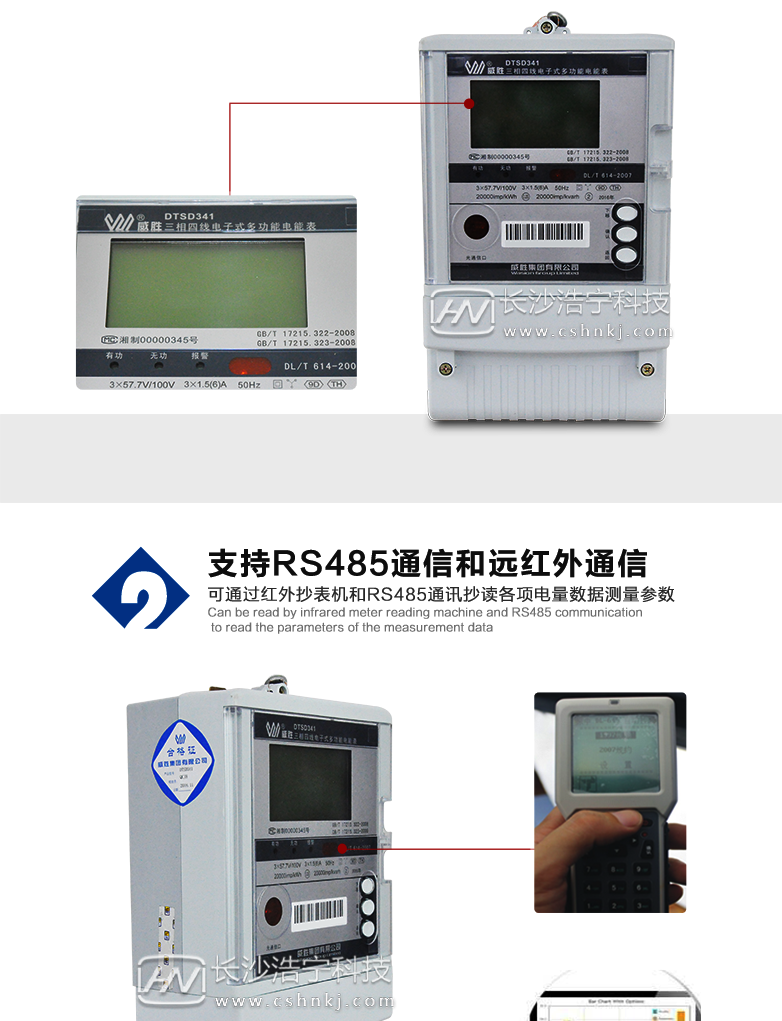

　　数据通讯： 1 路标准 RS485 接口、载波通讯接口(可选)、远红外通

　　讯接口;协议符合 DL/T645 (有扩展)。

　　测试光电头输出：脉冲宽度为 80±20ms。

　　电量脉冲输出：光耦 C、E 极输出; 纯阻性负载的情况下，最大耐压：VCEO=35V,VECO=6V， 最大电流：10mA。

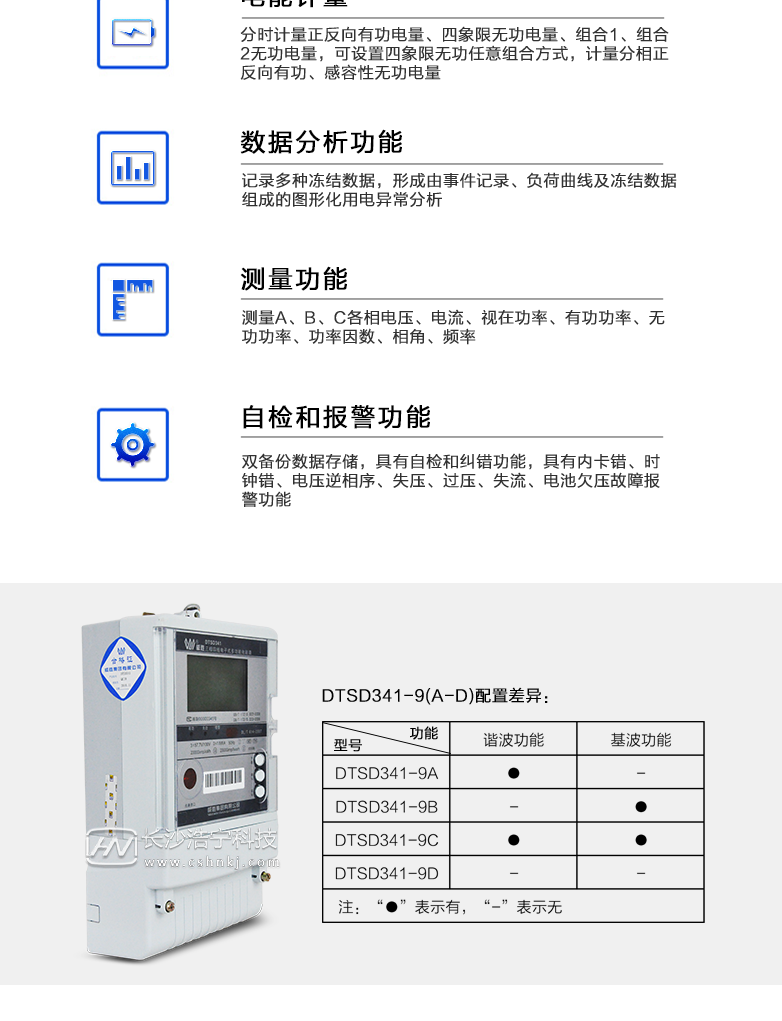

　　4. 主要功能

　　4.1. 计量功能

　　总及 ABC 各元件有功瞬时功率测量，并且判断功率方向。在启动电流以上可以测 量到功率。测量范围为：Pq～Pmax(Pq 代表有功启动功率，Pmax 代表有功最大功率)。

　　电压、电流为有效值，电压测量范围：70%Ub～130%Ub，电流测量范围：启动电流～Imax。

　　有功功率计量，通信抄读时带 4 位小数，显示时带 4 位小数。 无功功率计量，通信抄读时带 2 位小数，显示时带 2 位小数。 电压计量，通信抄读时带 2 位小数，显示时带 2 位小数。

　　电流计量，通信抄读时带 3 位小数，显示时带 4 位小数(大电流表显示为 3 位小数)。

　　最大可记录到上 13 个结算周期的历史数据(包含正反向有功电量、正反向无功电量、正向有功最大需量及其发生时间)。通过 RS485 通信口或远红外通信口可抄读本月 至上 13 月的历史数据，在液晶显示屏也可查询到本月至上 3 月的历史数据。数据保存在非易失性存储器中，数据存储时间大于 15 年，无须电池维持。

　　电表可设定结算日(01~28 日的任何日时)，当电表时钟走到结算日的时候，电表 进行跨月结算,把本月的电量、最大需量及其发生时间数据存入到上月，然后把本月的 最大需量及其发生时间数据清零，计算需量的累加单元同时清零，需量重新开始计算。

　　在停电状态下过结算日，电表也会进行跨月结算，跨过几个月，结算几个月(注:但跨过 3 个月后，电表不再结算)。

　　4.2. 需量功能说明

　　4.2.1 正向需量

　　最大需量只计量正向有功需量，反向需量默认计入正向需量。 上电时，需量累加区间清零。正常工作时，总正向最大需量连续计算。

　　4.2.2 需量周期和滑差步进时间

　　需量周期和滑差步进时间可设，需量周期可设为 1～60 分钟， 如果需量周期大于 60 分钟，小于 1 分钟，默认为 15 分钟。

　　滑差时间必须满足以下关系：

　　1≤(需量周期/滑差时间)≤15，且需量周期能被滑差时间整除。 如果不满足以上条件，表计默认需量周期 15 分钟，滑差时间 1 分钟。

　　4.2.3 需量清零 清需量只清除本月最大需量及发生时间数据。手动清需量通过长按铅封键(5 秒)至“ ”符号闪烁(5 秒)表示手动清最大需量成功。

　　4.3. 事件记录

　　4.3.1 失压与断相 4.3.1.1. 失压

　　失压判断阈值(NN,XX.XXXX)：NN 指任一相相对额定电压的百分比阈值(%);XX.XXXX

　　指相应相的电流绝对值阈值(A)。

　　起始条件：电压小于额定电压的 NN%且电流大于或等于 XX.XXXX A。

　　结束条件：电压大于额定电压的 NN%，或掉电。 失压期间历史累计数据：总、A、B、C 相失压累计时间(单位：分钟，最大为 999999分钟)，总、A、B、C 相失压累计次数(最大 9999 次)，总、A、B、C 相失压期间的累 计有功总电量。

　　失压事件记录数据：本次失压状态，失压起始时间(年月日时分)、结束时间(年月日时分)，未失压相的有功总电量、无功总电量，失压相的安培乘时间。(注：电量 和安时值数据为本次失压期间的增量数据。)

　　4.3.1.2. 断相

　　断相判断阈值：同失压判断阈值(NN,XX.XXXX)。

　　起始条件：电压小于额定电压的 NN%且电流小于 XX.XXXX A 。

　　结束条件：电压大于额定电压的 85%，或电流大于 XX.XXXX A，或掉电。

　　注：当某相失压发生未结束接着该相出现断相，表计继续维持该相失压。当某 相先发生了断相未结束接着该相出现失压，表计则结束断相事件，接着判定该相失压。

　　4.3.2 失流

　　失流判断阈值(XX.XXXX)：XX.XXXX 指失流判定阈值(单位: A)。

　　起始条件：三相电压均大于等于启动电压，且任一相或两相电流小于失流判定阈值。

　　结束条件：不满足起始条件时或掉电。

　　失流期间历史累计数据：总、A、B、C 相失流累计时间(单位：分钟，最大为 999999 分钟)，累计次数(最大 9999 次)，失流期间的累计有功总电量、无功总电量。

　　失流事件记录数据：本次失流状态，起始时间(年月日时分)、结束时间(年月日 时分)，失流期间的有功总电量、无功总电量(注：电量数据为本次失流期间的增量数据。)

　　4.3.3 反向

　　起始条件：电流大于启动电流，电压高于 1V，并且有功功率反向。 结束条件：电压高于 1V，并且有功功率正向，或掉电。 反向期间历史累计数据：总、A、B、C 相反向累计时间(最大为 999999 分钟)，总、A、B、C 相反向累计次数(最大 9999 次)。

　　反向事件记录数据：本次反向时有功功率方向、反向起始时间(年月日时分)、结束时间(年月日时分)，及本次反向期间的有功总电量、无功总电量，这些电量数据为本次反向期间的增量数据。

       4.3.4 其他事件记录

　　表计还能记录编程、底度清零、清需量和拉合闸等事件记录，均保留最近五次记录。其记录的数据等说明如下：

　　① 编程事件记录数据格式为：起始时间(年月日时分)、编程类型。(每一条编程 事件记录 10 分钟内的编程内容(10 分钟内动态刷新编程标识字)。

　　标识字：

　　0 位：设置时段费率

　　1 位：设置抄表日

　　2 位：设置表号

　　3 位：设置密码

　　4 位：广播校时

　　5 位：普通校时

　　6 位：底度清零

　　7 位：设置显示参数

　　② 底度清零记录及总清零记录的数据格式为：发生时间(年月日时分)，清零前 正向有功总电量、四费率电量及无功总电量。

　　③ 清需量记录的数据格式为：清需量发生时间(年月日时分)，清需量前正有功 总最大需量(0.0001kW)及其发生时间

　　④ 拉合闸记录的数据格式为：发生时间(年月日时分)，拉合闸标志(0——合闸，1——拉闸)

　　注：阀控功能为可选。

　　4.4. 分时功能

　　电表可设置主副两套费率,可设置主副费率的切换时间(年月日), 电表时钟走到主副费率的切换时间后，电表按副费率运行。

　　每套费率最大可设置 14 个时段切换，4 费率。表计具有百年日历、实时时钟，闰年自动切换。

　　如果时段表中某一时段的费率号大于费率数时，此时段的电量计入 费率 1。

　　仅有功电量可以分时计量。

　　掉电后由电池提供电源保持时钟正常运行。
