一、概述
DSSD332(配置号为1V)三相三线电子式多功能电表是一款测量电网三相电压、可通过RS485进行数据通信、采用大屏幕LCD显示的多功能电力仪表。通信接口支持MODBUS RTU和DL/T645双通信规约。仪表具有2路开关量输入和2路开关量输出可以实现本地或远程的开关信号监测和控制输出功能(即“遥信”和“遥控”功能)或选用4路可灵活控制的三线制变送输出。仪表适用于各种能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。DSSD332/DTSD342(配置号为1V)三相电子式多功能电表符合以下标准： GB/T17215.321《静止式交流有功电能表(1级和2级)》或GB/T17215.322《静止式交流有功电能表(0.2S级和0.5S级)》、GB/T17215.323《静止式交流无功电能表(2级和3级)》、DL/T645《多功能电能表通信规约》、Modbus-RTU规约和GB/T13850-1998变送标准。
二、工作原理

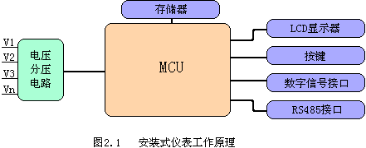

本仪表系列采用了高精度的采样计量，高速的MCU进行数据处理，丰富的液晶显示屏，非易失存储器。具体结构如图2.1所示。
三、技术指标
| 项目 | 性能参数 | ||
| 规格 | 三相三线 | ||
|
测 量 |
参比电压Un | 三相三线（AC100V、AC380V） | |
| 测量范围 | 0.7Un~1.3Un | ||
| 极限电压 | 1.9Un | ||
| 功耗 | <0.05VA(单相) | ||
| 阻抗 | >2MΩ | ||
| 精度 | RMS精度0.2 % | ||
| 使用频率范围 | 45～65Hz | ||
| 输入输出 | 选配功能（只能选择一种功能） | 开关量输出, 输入 |
2路光耦继电器输出; 2路光耦输入 |
| 三线制变送输出 | (1路~4路)4～20mA、0～20mA、0～24mA、0~5V、0~10V灵活选择的变送信号输出，准确度等级优于0.5级 | ||
| +12V电源输出 | |||
|
通 信 |
接口与通信规约 | RS485口: Modbus RTU规约+ DL/T645规约 | |
| 通信地址范围 | Modbus RTU:0 ~ 247; DL/T645: 6字节,每位可设0~F。 | ||
| 波特率 |
选配低速（支持600bps~9600bps）或高速（600bps~38400bps） 注：选配变送功能的只支持低速 |
||
|
环 境 |
工作温度 | -25℃~+60℃，带变送功能的只支持-25℃~+50℃ | |
| 极限工作温度 | -35℃~+70℃，带变送功能的只支持-35℃~+55℃ | ||
| 相对湿度 | ≤95%（无凝露） | ||
| 工作电源 | 交直流两用电源(范围：40V~420V)，功耗：≤1W，2VA | ||
| MTBF | ≥6×104 h | ||
| 尺寸 | 外形尺寸(mm)：96×96×95 开孔尺寸(mm)：92×92 | ||
| 重量 | 450g | ||
