一、工作原理

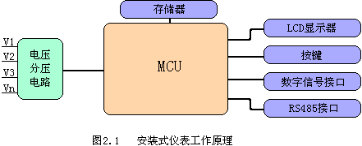

本仪表系列采用了高精度的采样计量，高速的MCU进行数据处理，丰富的液晶显示屏，非易失存储器。具体结构如图2.1所示。
二、技术指标
| 项目 | 性能参数 | ||
| 规格 | 三相三线、三相四线 | ||
|
测 量 |
电压 | 参比电压Un |
三相四线（AC220V、AC57.7V） 三相三线（AC100V、AC380V） |
| 测量范围 | 0.7Un~1.3Un | ||
| 极限电压 | 1.9Un | ||
| 功耗 | <0.05VA(单相) | ||
| 阻抗 | >2MÙ | ||
| 精度等级 | RMS精度0.2 % | ||
| 电流 | 额定电流 | 1A、1.5A、5A | |
| 测量范围 | 1(6)A、1.5(6)A、5(6)A | ||
| 功耗 | <0.05VA(单路额定电流) | ||
| 精度等级 | RMS精度0.2 % | ||
| 使用频率范围 | 45～65Hz | ||
