长沙威胜三相四线电度表DTSD341-MD2接线图

　　1. 概述

　　三相四线电子式复费率电能表DTSD341-MD2是威胜集团有限公司专门研发、生产和销售的电能计量仪表，适用于有分时要求的中小企事业单位和商业用户。威胜集团产品在国内市场占有率超过20%，为国内领先的计量高端产品。

　　2. 主要功能

　　液晶显示,带背光功能，具备LED有功脉冲指示和报警指示

　　支持RS485通信(可选载波通信)和远红外通信

　　计量正、反向有功电量及分相电量，计量正、反向无功电量,可存储13个月历史电量数据

　　有功最大需量计算，可保存13个月最大需量和最大需量发生时间数据

　　带分时功能，最大4费率，主副两套时段

　　测量分相电压、电流、有功功率、无功功率和功率因数等瞬时量

　　具有失压、失流、断相和反向等故障报警和事件记录功能

　　阀控功能外置，远程通断电(可选)。

　　3. 接线图

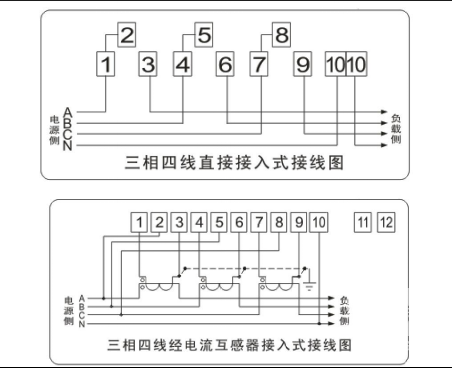

　　(1)在电能表的端盖内，贴有如下图所示的主端子接线示意图，主端子接线的入、出方向不可接反。

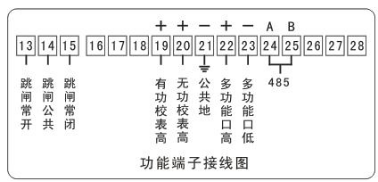

　　(2)辅助端子输出:有功功率脉冲和时钟秒脉冲为光耦空接点输出，报警和跳闸信号 常规采用常开继电器输出(也可根据用户要求改为光耦空接点输出)，辅助端子各个引线功能定义如下：
