威胜电表DTSD341-MC3型号电表使用说明

DTSD341-MC3这个型号应该是威胜多功能三相电表，性价比比较高的一款电表了，市场价格要买到1000到1200左右，浩宁电子科技有限公司直接威胜厂里面拿货，比市场价低20%左右，我们价格只要850到950哦!现在我们一起来看看威胜电表DTSD341-MC3型号使用说明吧。

按键操作说明

电表共有三个按键，键号从上至下为#1、#2、#3。#1键为“下移键”;#2键为“确认键”;#3键为“返回键”。

在循环显示状态下按任意键，打开背光;按#3键进入主菜单，选中菜单后，按#2键进入下级菜单或数据显示窗口;进入按选后，按#3键，退回上级菜单或窗口。若在预定时间内无任何按键动作，1分钟后背光自动熄灭，3分钟后进入循环显示状态。显示画面的一个画面包含一个或多个数据，查阅比较方便。自动循环显示的画面最多达150屏，可通过RS485口或光通信口进行设置，但设置必须在安全等级确认后才能进行。

威胜电表DTSD341-MC3表有三套显示方法

电表一共有 3 套显示方案：A 套为常用显示项目方案(可以用户自定义)，最多 60 屏， 可以循环显示，也可以按键上下翻屏，还可以通过本公司配备或指定的遥控器上下翻屏或 点显(直接输入用户显示代码)。B 套显示方案(可以用户自定义)最多 150 屏，可以按键 上下翻屏，还可以通过遥控器上下翻屏或点显。C 套为全项目显示方案，可以通过按键或 遥控器输入威胜显示代码。

A 套和 B 套通过按键翻屏时，按 1#键显示循环显示代码表中的下一项内容、3#键显 示循环显示代码表中的上一项内容。

C 套只能通过按键或遥控器输入显示代码来显示。在 A 或 B 套显示时，按动 2#按钮， 电表进入 C 套显示状态，此时最后一行显示“0000000”，其中代码的第 2 位(从左到右)

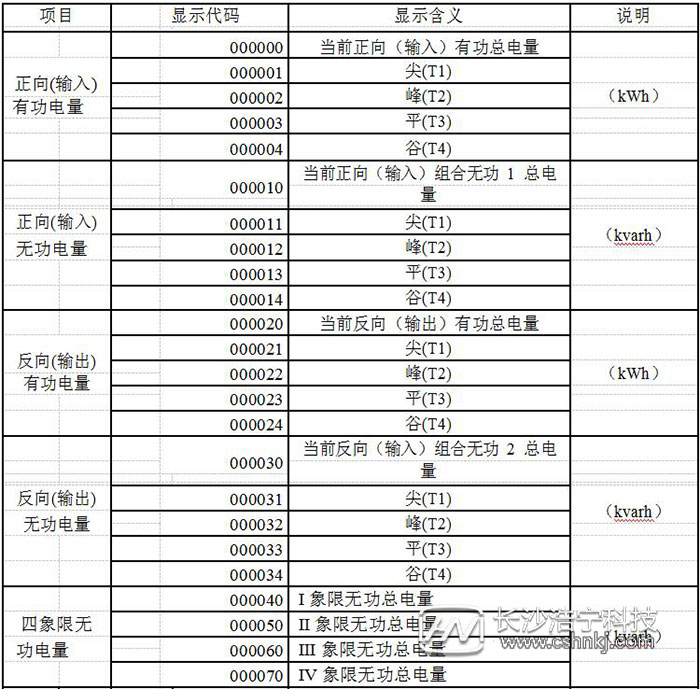

常用显示代码查询表

运行、事件及功率脉冲输出指示

面板设置有运行、事件、有功和无功脉冲输出四个指示灯，当电表运行正常时，绿色的运行指示灯会交互闪烁，当电表检测到电网报警事件或电表的自检故障发生时，并且该事件或故障一直存在，则红色事件指示灯常亮;当事件或故障消失或解除后，指示灯熄灭;有功脉冲、无功脉冲输出指示灯在电表输出有功、无功功率脉冲时有指示，其它时为熄灭状态。

参数设置、电表清零、需量清零

清需量事件记录的数据格式为：清需量时间(年月日时分)、清需量前的正向有功总最 大需量、输入无功总最大需量、反向有功总最大需量、输出无功总最大需量及对应的最大 需量发生时间和标识字(保留，恒为零)。

清需量有 2 钟方法：通信清需量和手动按键清需量。手动按键清需量时，先按住 4#键 大于 5 秒以后。

按键清需量、通信清需量各记录最近 10 次事件记录。

权限设置采用0～3级，其中0级为*，数值越大权限越低。权限级别分为：*权限、抄表/编程、*需量清零、抄表。只有在相应的权限内才能实行相应的操作。

威胜DTSD341-MC3三相电子式多功能电能表是新一代智能型高科技电能计量产品，符合 GB/T17215.321-2008、GB/T17215.323-2008 和 DL/T614-2007 等电能表有关标准，采用 DL/T645-1997 通信规约。
