多功能电表的使用方法

　　多功能电表在功能上面和智能电表是差不多的，只是叫法不同，多功能电表一般都是说的是三相电表，多功能电表的使用方法，浩宁科技网将从多功能电表的安装方法和看法来教教大家多功能电表的使用方法。

　　多功能电表的安装方法

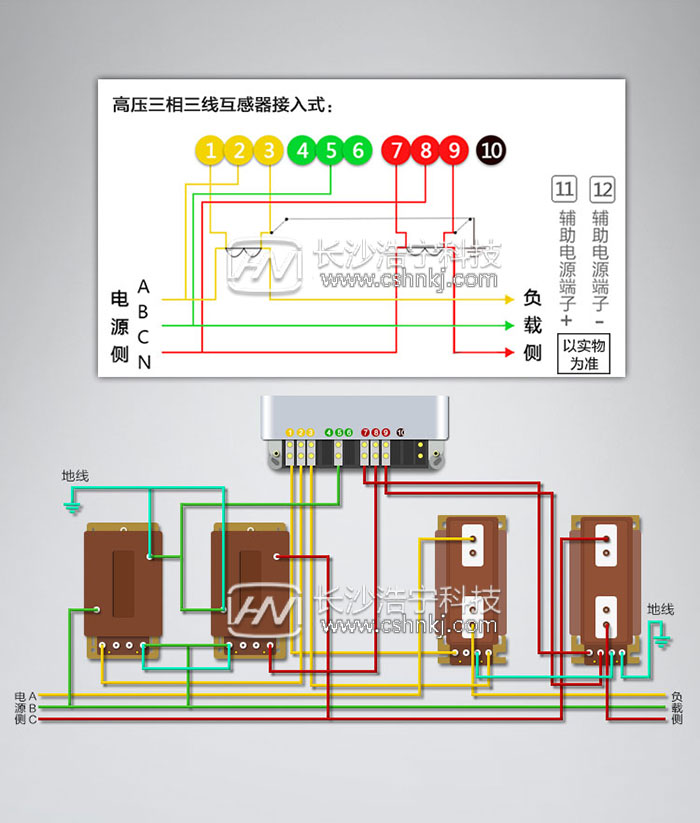

　　◆三相三线多功能电表：

　　

　　A电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。

　　B电压线接入5号口，电流线直接接负载

　　C电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。

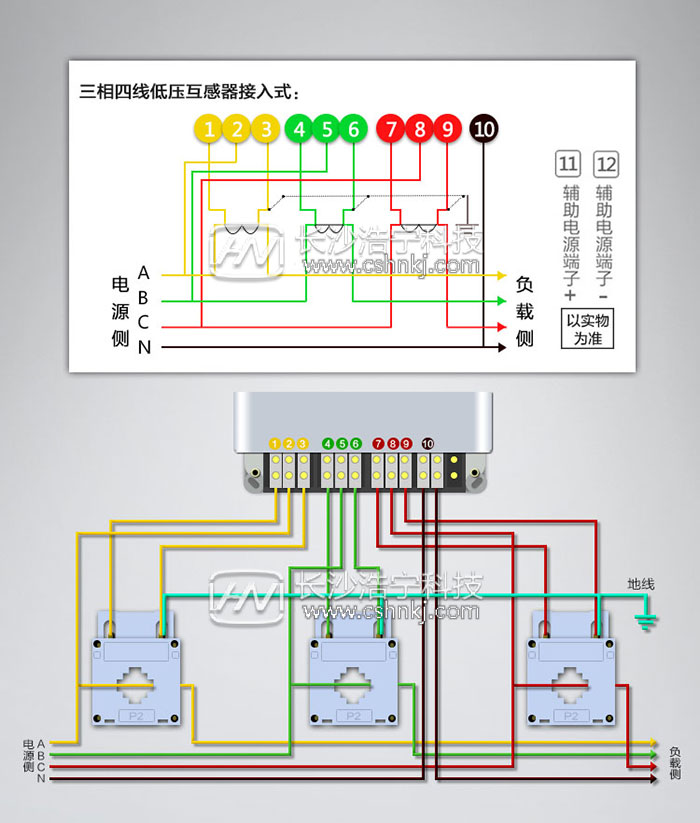

　　◆三相四线多功能电表

　　

　　A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

　　B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

　　C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

　　N黑线一般代表零线，直接接入10号口。

　　多功能电表怎么看

　　多功能电表有两个按钮有两个按钮，一个是上翻键一个是下翻键，是用来查看电表度数的，按下按钮前面是显示时间、日期、后面才会显示电量，大概按3到4下就会显示总电量，如果有峰谷电价，还会显示峰电量和谷电量，总电量显示是当前正向有功总电量，就是从安装电表到现在一直用的总电量。

　　

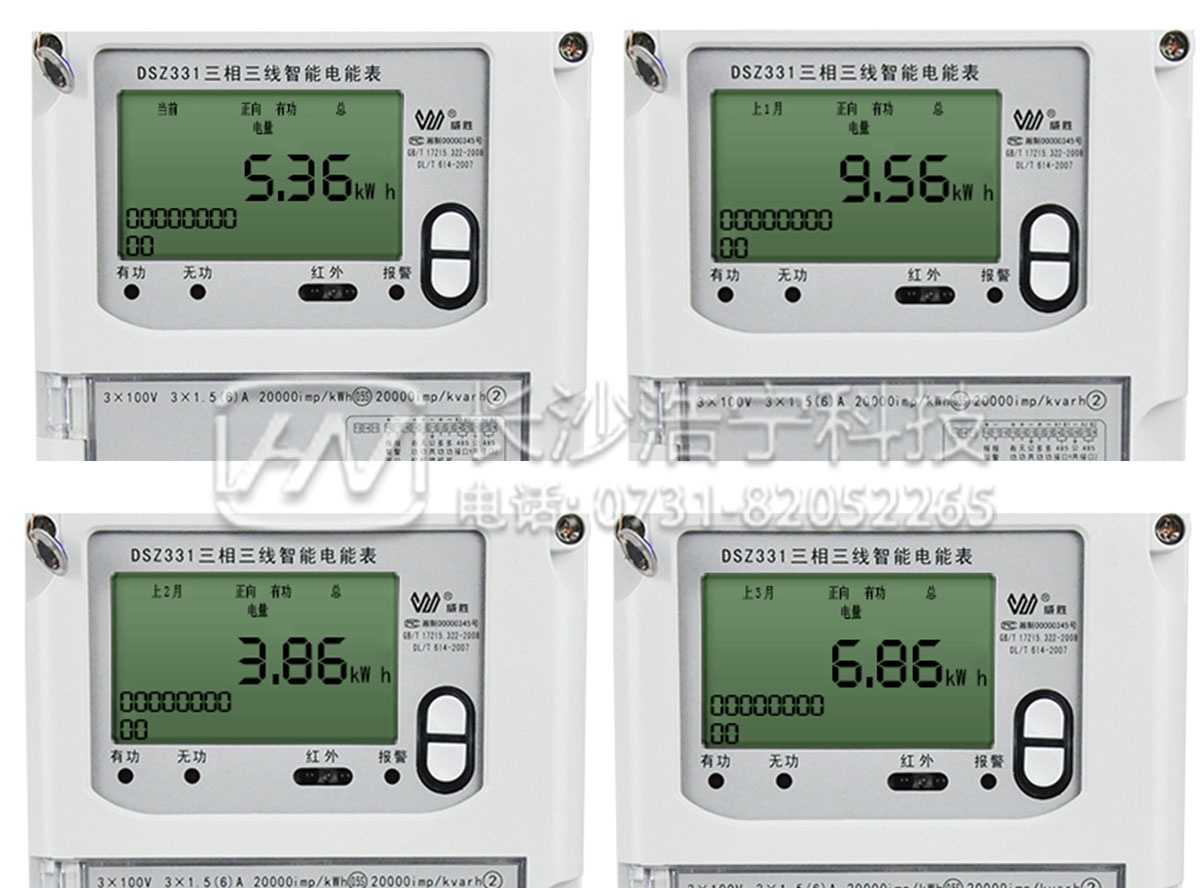

　　可以读成：

　　当前正向有功总电量为5.36kw ▪h

　　上1月正向有功总电量为9.56kw ▪h

　　上2月正向有功总电量为3.86kw ▪h

　　上3月正向有功总电量为6.86kw ▪h
