预付费电表接线图

　　预付费电表分为单相预付费电表和三相预付费电表，三相预付费电表有直入式电表和互感式电表，下面我们就分别说说这几种预付费电表是怎么接线的吧

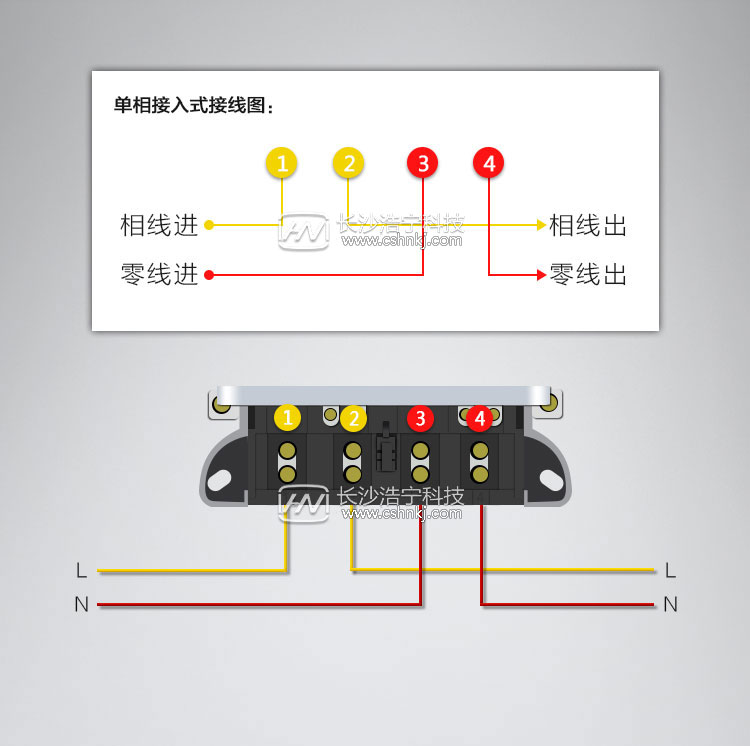

　　单相预付费电表接线图

　　

　　家用单相电表的接线必须是左火L，右零N，左边火线进，火线出，右边零线进，零线出标准的规范，单相电表的接线已经有标准规范了，1、3进，2、4出。

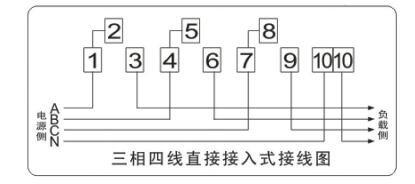

　　三相预付费电表接线图直入式

　　

　　1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

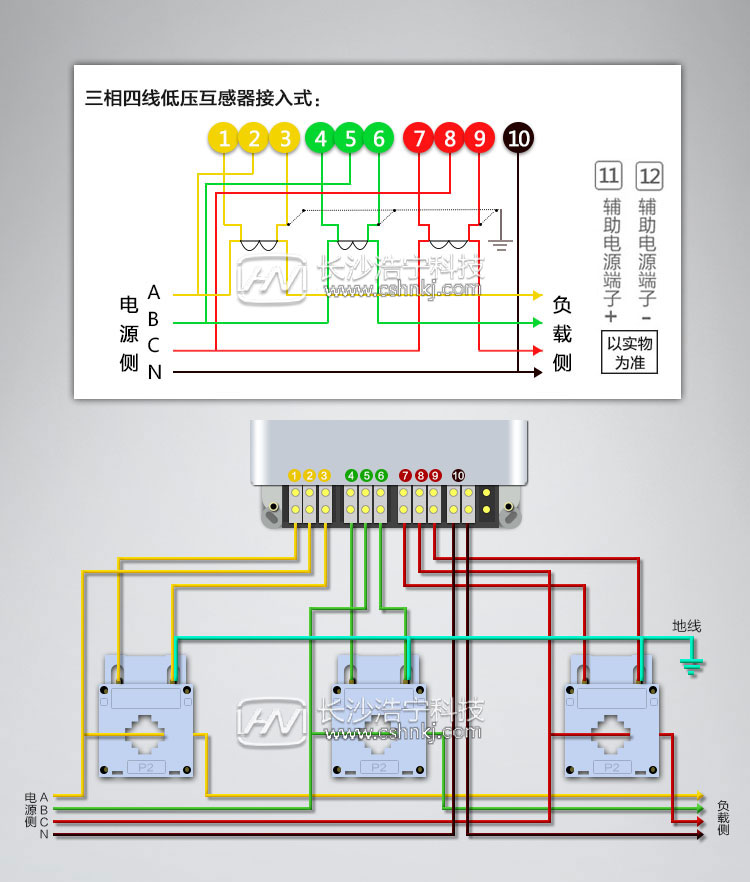

　　三相预付费电表接线图互感式

　　

　　翻过接线端子盖,就可以看到三相四线电表接线图。

　　其中1、4、7接电流互感器二次侧S1端，即电流进线端;

　　3、6、9接电流互感器二次侧S2端，即电流出线端;

　　2、5、8分别接三相电源;

　　10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。

　　A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

　　B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

　　C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

　　N黑线一般代表零线，直接接入10号口。
