互感器电表接线图

　　电流规格为1.5(6)A、0.3(1.2)A等，一些电流规格比较小的电表，都是要结合互感器用的，浩宁科技网就为您盘点互感器电表接线图，分为单相电表、三相三线电表、三相四线电表分别讲述。

　　三相四线电表互感器接线图

　　

　　A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

　　B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

　　C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

　　N黑线一般代表零线，直接接入10号口。

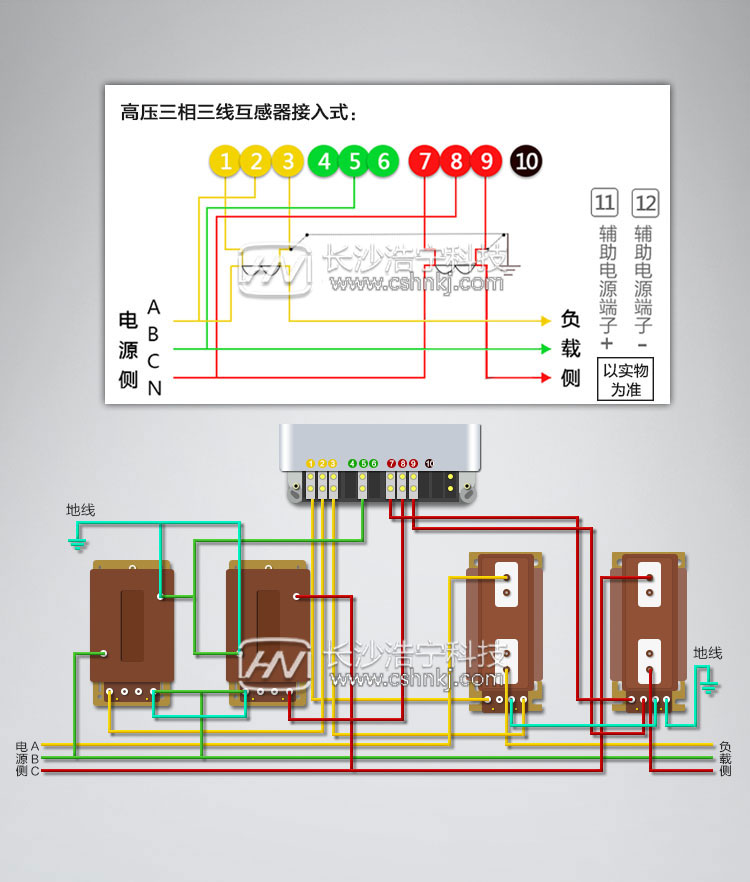

　　三相三线电表互感器接线图

　　　　

　　A黄线电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。

　　B绿线电压线接入5号口，电流线直接接负载

　　C红线电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。

　　三相三线电表适用于：高可靠性与高稳定度电能计量需求的发电厂，变电站以及各类企业事业单位。

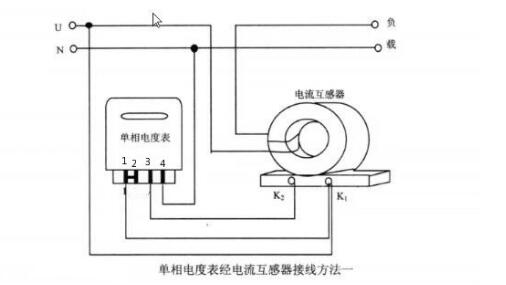

　　单相电表互感器接线图：有连片的

　　　　

　　火线连接到互感器K1并联到电表的1号进线口，K1再并联火线缠绕互感器的连线，K2接零线3号口入，4号口直接解零线出。

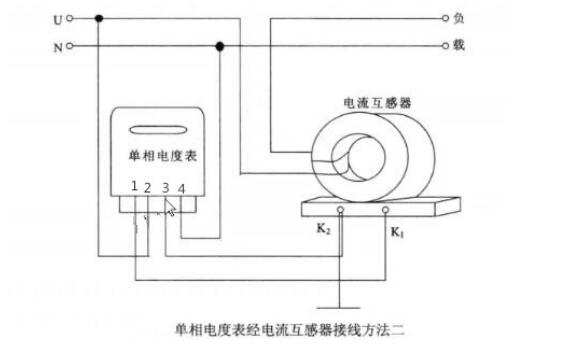

　　单相电表互感器接线图：无连片的

　　　　

　　K1接电表1号口， k2接电表3号口，零线接入4号口，火线缠绕互感器出来到负载

　　注意：如果单相电表内的连接片没有断开，K2是禁止接地的，要是电表内的连接片已经拆除，那么K2应该接地。
