三相电表怎么接线

　　三相电表怎么接线呢，三相四线和三相三线电表的接法不一样，三相四线是接三个互感器，三相三线是接两个互感器，下面浩宁科技网就来为您具体说说三相电表接线方法。

　　三相四线电表怎么接线

　　一般情况下，电能表接线都必须遵循左进右出的原则。三相电能表有两种接线方式:

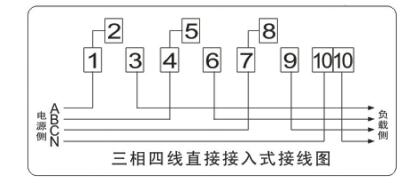

　　一，直接式(100A以下)，即1，4，7，10接三相四线电源A、B、C、N，3，6，9，11接负载端A、B、C、N

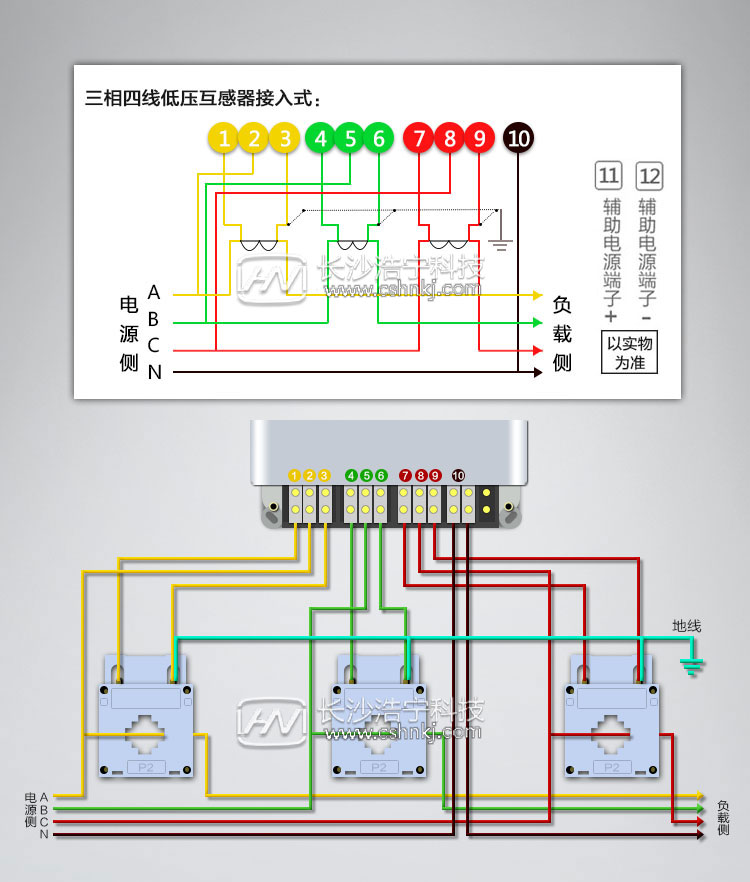

　　二，互感器接法(100A以上)，1，4，7接电流互感器S1端(P1方式);3，6，9 接电流互感器S2端A\B\C\N\;2,5,8,接电源电压A\B\C\;10脚接电源N，11脚接负载N。

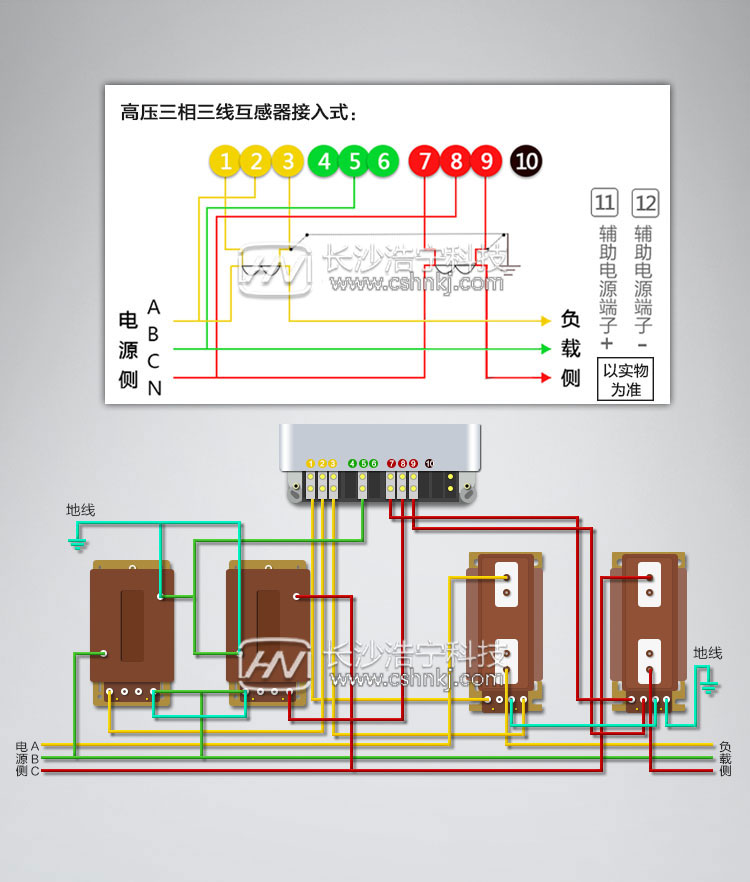

　　三相三线电表怎么接线

　　A黄线电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。

　　B绿线电压线接入5号口，电流线直接接负载

　　C红线电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。
