直接式三相电表接线图
2022-05-06

  直接式三相电表底部有六个孔,直接式三相电表可以不用接互感器,一般指的是100A以内的电表,一般别墅和小型工厂就用这种,大于100A的电表就需要用到互感器了,现在浩宁科技网为您整理直接式三相电表接线方法,一共有两种接线方法,一种是三相三线接线方法一种是三相四线接线方法。

  三相四线直接式接线图

  直接式三相电表接线图

  1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈,1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

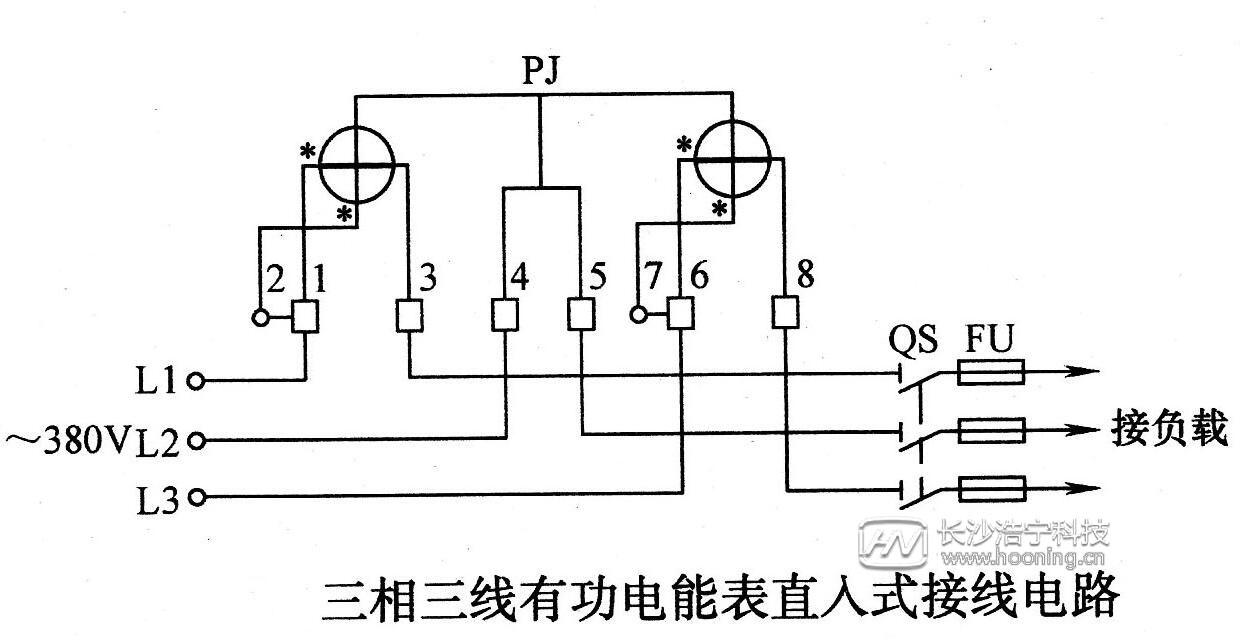

  三相三线直接式接线图

  直接式三相电表接线图

  L1进线接入电表1号口,1号口接入电压线,3号口接出线

  L2进线接入电表4号口,5号口接出线

  L3进线接入电表6号口,7号口接入电压线,8号口接出线
